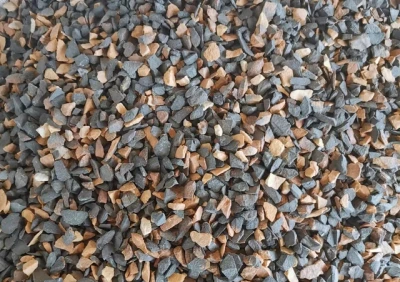

מבוא למולייט

מולליט מחולק לשלושה סוגים: -מולליט, שווה ערך ל-3Al2O3·2SiO2 טהור, המכונה סוג 3:2; -מולליט, תמיסה מוצקה עם עודף Al2O3, אופי מורחב מעט, המכונה סוג 2:1; תמיסה מוצקה גמא-מולייט עם כמות קטנה של TiO2 ו-Fe2O3. Mullite יציב בתכונות פטרוכימיות ואינו מסיס ב-HF. הצפיפות שלו היא 3.03g/cm3, Mohs קשיות 6 ~ 7, נקודת התכה 1870 מעלות, מוליכות תרמית (1000 מעלות) היא 13.8W/(m·K), מקדם ההתפשטות ליניארית (20 ~ 1000 מעלות) הוא 5.3×{{ 30}} מעלות, מודול אלסטי 1.47×1010Pa.

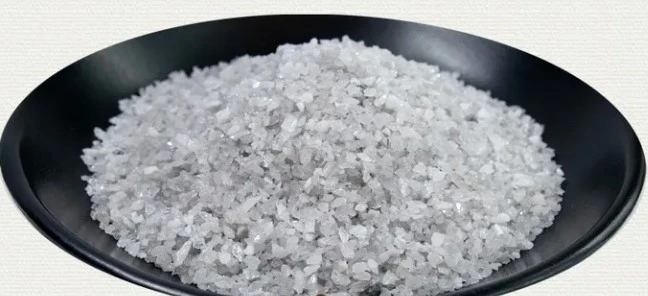

Mullite הוא חומר גלם עקשן עם שלב גבישי 3Al2O3.2SiO2 כמרכיב העיקרי. מולליט מתחלק למוליט טבעי ולמוליט סינטטי. מוליט טבעי הוא נדיר והוא בדרך כלל סינטטי. ההרכב הכימי של מולליט הוא Al2O371.8% ו-SiO228.2%. המבנה המינרלי הוא מערכת גבישים מעוינים, והגבישים מסודרים בעמודים ארוכים, מחטים ושרשראות. מולליט מחט מפוזר במוצרים ליצירת שלד מוצק.

למולייט תכונות מכניות ותרמיות טובות בטמפרטורה גבוהה, כך שלמוליט הסינטטי ומוצריו יש יתרונות של צפיפות וטוהר גבוהים, חוזק מבני גבוה בטמפרטורה גבוהה, קצב זחילה נמוך בטמפרטורה גבוהה, קצב התפשטות תרמית נמוך, עמידות בפני שחיקה כימית חזקה. ועמידות בפני זעזועים תרמיים טובים.

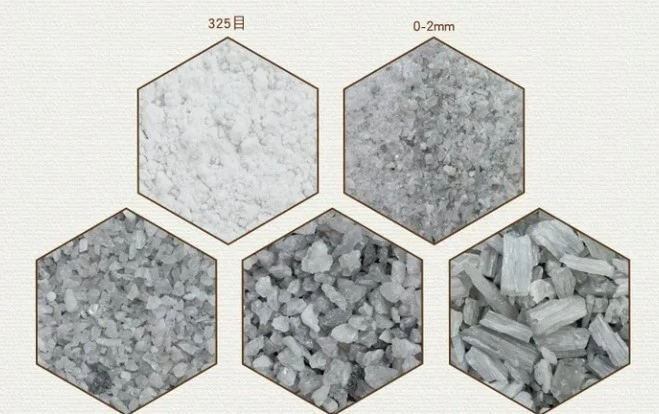

הייצור של חומרי מולליט יכול להיעשות בדרך כלל מקאוליניט, מינרלים מקבוצת סילימניט, אלומיניום הידרוקסיד או תחמוצת אלומיניום וסיליקון דו חמצני מסונתזים ישירות. חומר החימר מגיב עם מינרלים מקבוצת אלומינה או סילימניט ואלומינה תעשייתית בתנאי חימום F ליצירת מולליט ראשוני ומשני, ומוליט ראשוני נוצר בטווח של 1000 ~ 1200 מעלות, וההתגבשות מוגברת על ידי הגדלת הטמפרטורה נוספת. היווצרות מולליט משני מסתיימת בדרך כלל ב-1650 מעלות. על מנת לייצר מוצרי מולליט צפופים, נעשה שימוש נפוץ בתהליך סינטר דו-שלבי. Mullite מגיע בשתי צורות גבישיות: ציצית ומנסרת. מולליט אציקולרי מחזק את שלב הזכוכית ואת שלב ההרכב הכימי של החומר, והעמידות של מולליט אציקולרית גבוהה מזו של מולליט פריזמטי. קאוליניט מחומם במהירות ליותר מ-1400 מעלות צלזיוס ליצירת מולליט אציקולרי. אחרת, חימום איטי לטמפרטורה נמוכה יותר יוצר מולליט פריזמטי. ישנם גם דיווחים על מולליט צינורי וכדורי, הראשון נובע מחוסר התאמה בין גודל הסיליקה והאלומינה, וכתוצאה מכך מתח שנגרם על ידי צורת צינורית, השני נקרא מולליט חנקן. המאפיינים של אניזוטרופיה של התפשטות תרמית מולליט גורמים לו ליציבות תרמית טובה. כאשר נעשה שימוש בחומר המוליט המתקדם כחלקי ההזנה, ניתן להחליפו ישירות למזין הפועל ללא חימום מוקדם.

תגיות פופולריות: מבוא למולליט, סין היכרות עם יצרני, ספקים של מולליט
